選択中の条件

検索結果1件

※図面のダウンロードには会員登録（ログイン）が必要になります

表示件数

表示項目の設定

形状
チップ実装方法
端子数
推奨チップサイズX(最小値)[mm]
推奨チップサイズX(最大値)[mm]
推奨チップサイズY(最小値)[mm]
推奨チップサイズY(最大値)[mm]
推奨チップサイズZ(最大値)[mm]
パッケージ外寸X[mm]
パッケージ外寸Y[mm]
パッケージ厚み[mm]
材質または材質コード
3Dモデル
推奨リッド図番1
推奨リッド図面1
推奨リッド図番2
推奨リッド図面2
出入力端子ピッチ[mm]
リードまたはピン
タイバー
リード曲げ
表面仕上げ
ダイアタッチ部仕上げ
封止面
熱伝導率

	外観	図番	図面	形状	チップ実装方法	端子数	推奨チップサイズX (最小値)[mm]	推奨チップサイズX (最大値)[mm]	推奨チップサイズY (最小値)[mm]	推奨チップサイズY (最大値)[mm]	推奨チップサイズZ (最大値)[mm]	パッケージ外寸X[mm]	パッケージ外寸Y[mm]	パッケージ厚み[mm]	材質または材質コード	3Dモデル	推奨リッド図番1	推奨リッド図面1	推奨リッド図番2	推奨リッド図面2	出入力端子ピッチ[mm]	リードまたはピン	タイバー	リード曲げ	表面仕上げ	ダイアタッチ部仕上げ	封止面	熱伝導率

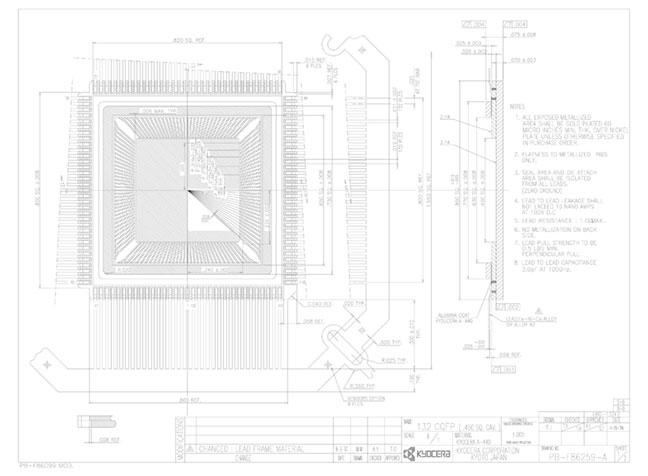

		PB-F86259-A	図面ダウンロード	QFP (Quad Flat Packages)	ワイヤーボンディング	132	9.43	11.03	9.43	11.03	0.51	24.13	24.13	1.91	A440						0.64	リード	有	無	Ni/Au	メタライズ有り	シール面メタライズ有り

検索結果1件

表示件数

1 / 1ページ

※ 外観はイメージです。実際の内容と異なる場合があります。

※ PDFのファイルサイズは19〜2,500KBです。
