	外観	図番	図面	形状	チップ実装方法	端子数	推奨チップサイズX (最小値)[mm]	推奨チップサイズX (最大値)[mm]	推奨チップサイズY (最小値)[mm]	推奨チップサイズY (最大値)[mm]	推奨チップサイズZ (最大値)[mm]	パッケージ外寸X[mm]	パッケージ外寸Y[mm]	パッケージ厚み[mm]	材質または材質コード	3Dモデル	推奨リッド図番1	推奨リッド図面1	推奨リッド図番2	推奨リッド図面2	出入力端子ピッチ[mm]	リードまたはピン	タイバー	リード曲げ	表面仕上げ	ダイアタッチ部仕上げ	封止面	熱伝導率

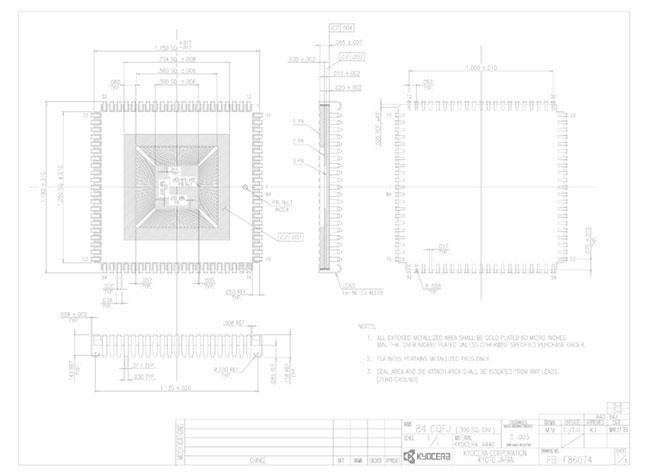

		PB-F86074	図面ダウンロード	QFJ (Quad Flat J-Leaded Packages)	ワイヤーボンディング	84	5.62	7.22	5.62	7.22	0.38	29.21	29.21	1.65	A440						1.27	リード	無	有	Ni/Au	メタライズ有り	シール面メタライズ有り
		PB-F86079	図面ダウンロード	QFJ (Quad Flat J-Leaded Packages)	ワイヤーボンディング	44	4.35	5.95	4.35	5.95	0.51	16.51	16.51	1.65	A440						1.27	リード	無	有	Ni/Au	メタライズ有り	シール面メタライズ有り

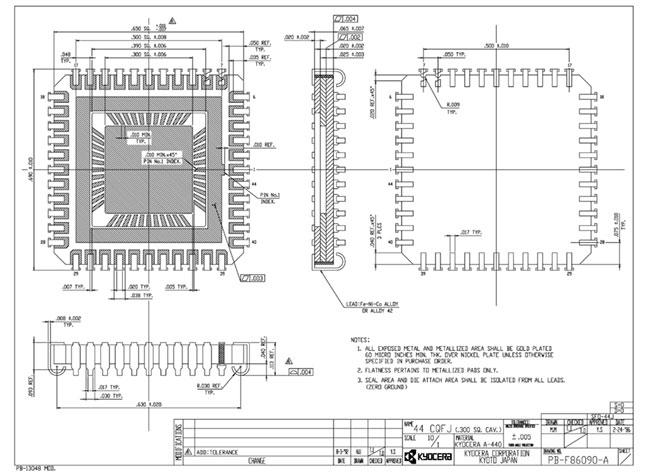

		PB-F86090-A	図面ダウンロード	QFJ (Quad Flat J-Leaded Packages)	ワイヤーボンディング	44	5.62	7.22	5.62	7.22	0.51	16.51	16.51	1.65	A440						1.27	リード	無	有	Ni/Au	メタライズ有り	シール面メタライズ有り

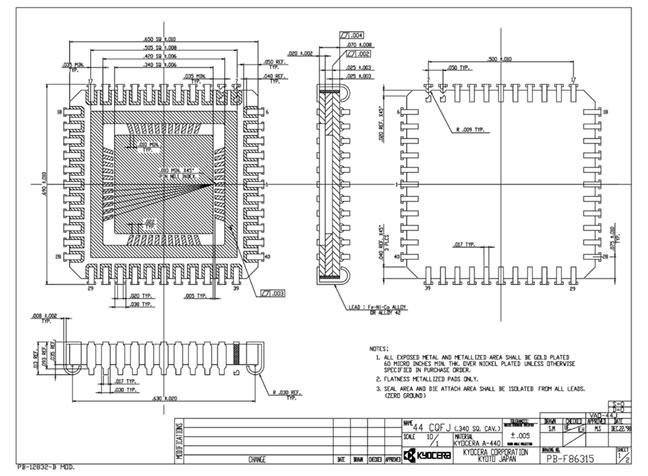

		PB-F86315	図面ダウンロード	QFJ (Quad Flat J-Leaded Packages)	ワイヤーボンディング	44	6.64	8.24	6.64	8.24	0.64	16.51	16.51	1.78	A440						1.27	リード	無	有	Ni/Au	メタライズ有り	シール面メタライズ有り

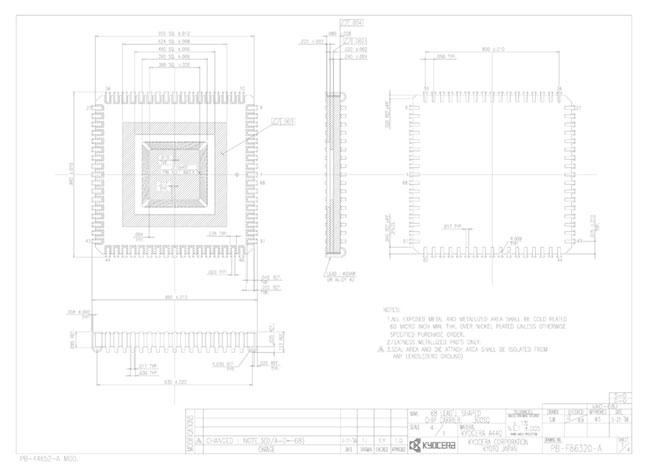

		PB-F86320-A	図面ダウンロード	QFJ (Quad Flat J-Leaded Packages)	ワイヤーボンディング	68	5.62	7.22	5.62	7.22	0.51	24.13	24.13	2.03	A440						1.27	リード	無	有	Ni/Au	メタライズ有り	シール面メタライズ有り

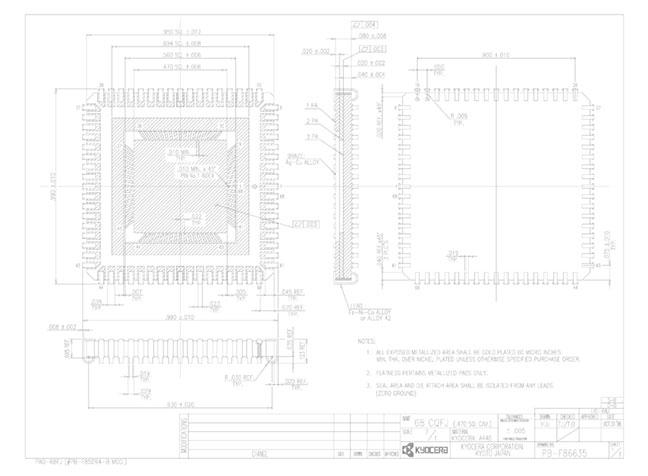

		PB-F86635	図面ダウンロード	QFJ (Quad Flat J-Leaded Packages)	ワイヤーボンディング	68	9.94	11.54	9.94	11.54	0.51	24.13	24.13	2.03	A440						1.27	リード	無	有	Ni/Au	メタライズ有り	シール面メタライズ有り
		PB-F86767	図面ダウンロード	QFJ (Quad Flat J-Leaded Packages)	ワイヤーボンディング	44	6.64	8.24	6.64	8.24	0.64	16.51	16.51	1.78	A440						1.27	リード	無	有	Ni/Au	メタライズ有り	シール面メタライズ有り

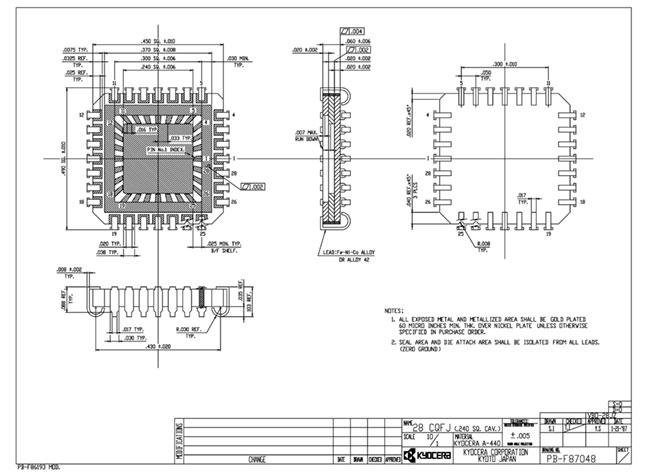

		PB-F87048	図面ダウンロード	QFJ (Quad Flat J-Leaded Packages)	ワイヤーボンディング	28	4.1	5.7	4.1	5.7	0.51	11.43	11.43	1.52	A440						1.27	リード	無	有	Ni/Au	メタライズ有り	シール面メタライズ有り

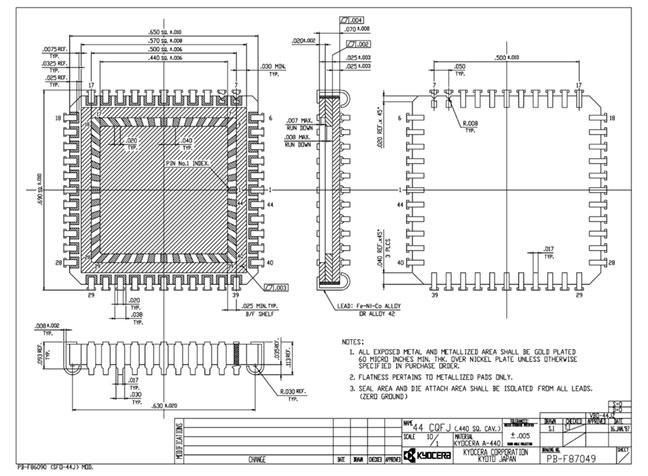

		PB-F87049	図面ダウンロード	QFJ (Quad Flat J-Leaded Packages)	ワイヤーボンディング	44	9.18	10.78	9.18	10.78	0.64	16.51	16.51	1.78	A440						1.27	リード	無	有	Ni/Au	メタライズ有り	シール面メタライズ有り
		PB-F88345	図面ダウンロード	QFJ (Quad Flat J-Leaded Packages)	ワイヤーボンディング	28	5.37	6.97	5.37	6.97	0.51	12.04	12.04	2.03	A440						1.27	リード	無	有	Ni/Au	メタライズ有り	シール面メタライズ有り
