選択中の条件
  • DIP (Dual Inline Packages)
検索結果57件

※図面のダウンロードには会員登録（ログイン）が必要になります

表示件数
表示項目の設定
外観
図番
 図面 形状 チップ実装方法
端子数
推奨チップ
サイズX
(最小値)[mm]
推奨チップ
サイズX
(最大値)[mm]
推奨チップ
サイズY
(最小値)[mm]
推奨チップ
サイズY
(最大値)[mm]
推奨チップ
サイズZ
(最大値)[mm]
パッケージ
外寸X[mm]
パッケージ
外寸Y[mm]
パッケージ
厚み[mm]
 材質または
材質コード		 3Dモデル
推奨リッド図番1
 推奨
リッド
図面1
推奨リッド図番2
 推奨
リッド
図面2
出入力端子
ピッチ[mm]
 リード
またはピン		 タイバー リード曲げ 表面仕上げ ダイアタッチ部
仕上げ		 封止面
熱伝導率
KD-75092-G
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 16 4.1 5.7 2.32 3.92 0.51 20.32 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-76135-G
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 16 4.1 5.7 2.32 3.92 0.51 20.32 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-76220-C
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 16 6.13 7.73 2.32 3.92 0.51 20.32 7.87 2.03 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-76250-C
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 20 4.6 6.2 2.45 4.05 0.51 25.4 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-77050-D
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 20 3.46 5.06 2.42 4.02 0.64 25.4 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-77169-A
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 40 4.35 5.95 4.35 5.95 0.64 50.8 15.49 2.29 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-78138-E
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 16 5.11 6.71 3.59 5.19 0.51 20.32 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り

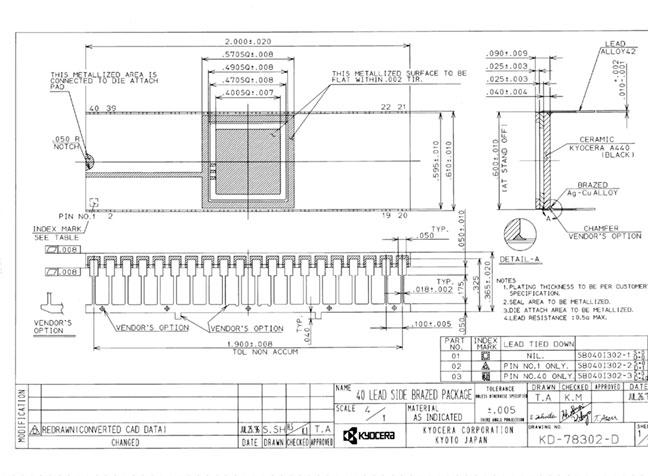

KD-78302-D
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 40 8.16 9.76 8.16 9.76 0.64 50.8 15.49 2.29 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-78467-A
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 16 4.1 5.7 2.32 3.92 0.51 20.32 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-78495-C
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 24 7.65 9.25 7.65 9.25 0.64 30.48 15.49 2.29 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-78516-D
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 24 7.65 9.25 7.65 9.25 0.64 30.48 15.49 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-80160-D
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 24 6.89 8.49 2.45 4.05 0.51 30.48 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-80177-E
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 48 4.35 5.95 4.35 5.95 0.64 60.96 15.49 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-80292
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 14 3.59 5.19 1.96 3.56 0.51 17.78 7.87 2.03 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-81533-F
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 28 5.87 7.47 5.87 7.47 0.64 35.56 15.49 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-82235
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 22 4.35 5.95 3.59 5.19 0.64 27.43 10.41 2.03 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-82281-A
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 18 4.73 6.33 2.42 4.02 0.51 22.86 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-82714-D
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 16 16.54 18.14 4.86 6.46 1.14 22.61 12.45 3.05 A440 2.54 リード 有 無 Ni/Au メタライズ無し シールリング有り
KD-83438
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 20 4.35 5.95 1.81 3.41 0.51 25.4 7.87 1.52 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り

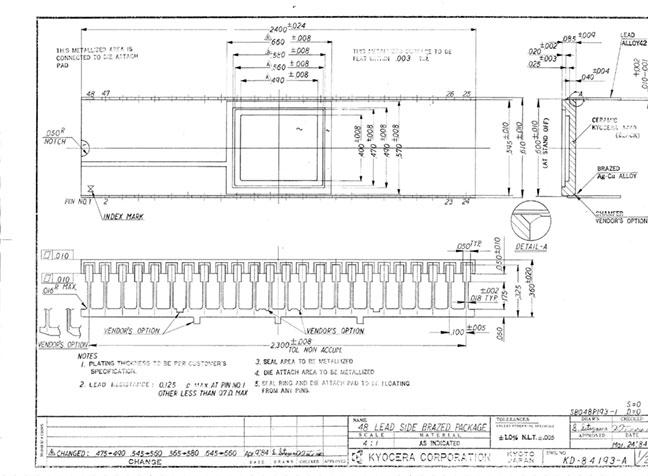

KD-84193-A
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 48 10.25 11.85 8.16 9.76 0.64 60.96 15.49 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り

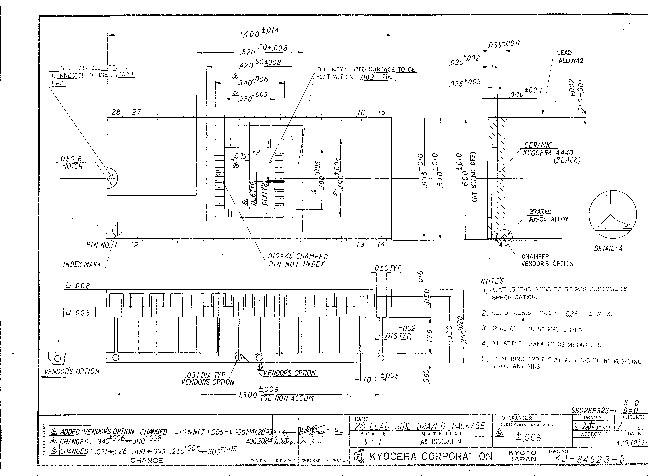

KD-84523-B
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 28 4.35 5.95 5.62 7.22 0.64 35.56 15.49 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-H87356-C
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 24 26.7 28.3 12.48 14.08 1.14 32.89 20.07 3.3 A440 2.54 リード 有 無 Ni/Au メタライズ無し シールリング有り
KD-S76129-C
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 16 2.57 4.17 1.81 3.41 0.51 20.32 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り

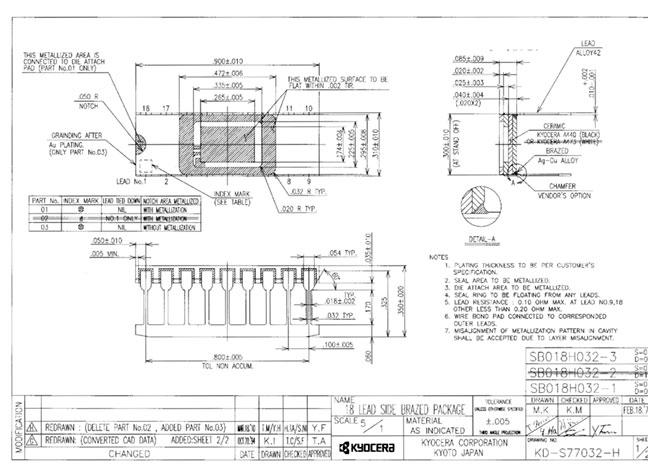

KD-S77032-H
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 18 4.73 6.33 2.42 4.02 0.64 22.86 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-S77309-E
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 18 3.59 5.19 2.32 3.92 0.51 22.86 7.87 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-S78343-B
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 16 3.08 4.68 2.32 3.92 0.64 20.32 7.87 2.29 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-S78409-D
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 22 5.11 6.71 4.6 6.2 0.64 27.43 10.41 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-S79325-A
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 18 3.59 5.19 2.32 3.92 0.51 22.86 7.87 2.03 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
KD-S79513-E
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 64 12 13.6 9 10.6 0.64 81.28 23.11 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ無し
KD-S83103-B
図面ダウンロード
DIP (Dual Inline Packages) ワイヤーボンディング 28 6.89 8.49 6.89 8.49 0.64 35.56 15.49 2.16 A440 2.54 リード 有 無 Ni/Au メタライズ有り シール面メタライズ有り
検索結果57件
表示件数
1 / 2ページ
次

※ 外観はイメージです。実際の内容と異なる場合があります。

※ PDFのファイルサイズは19〜2,500KBです。
