検索結果42件

※図面のダウンロードには会員登録（ログイン）が必要になります

表示件数

表示項目の設定

形状
リッド外寸X[mm]
リッド外寸Y[mm]
リッド厚み(封止材厚み除く)[mm]
封止材
材質または材質コード
キャビティ深さ[mm]
シール部厚み[mm]

	外観	図番	図面	形状	リッド外寸 X[mm]	リッド外寸 Y[mm]	リッド厚み (封止材厚み除く) [mm]	封止材	材質または材質コード	キャビティ深さ [mm]	シール部厚み [mm]
		A-000001-01	図面ダウンロード	平板	3	2.3	0.25	ガラス	A445

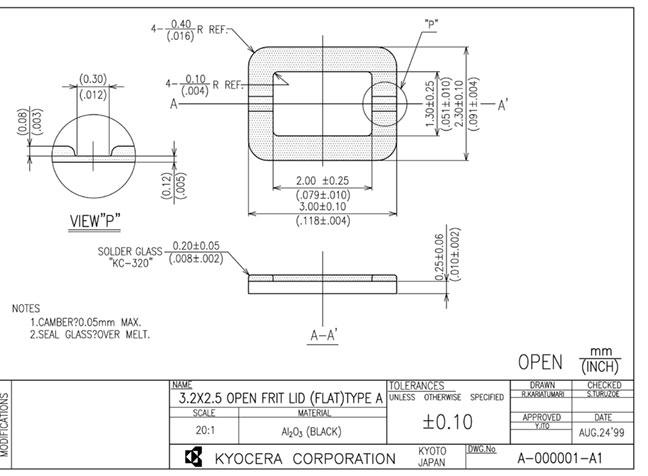

		A-000001-A1	図面ダウンロード	平板	3	2.3	0.25	ガラス	A445

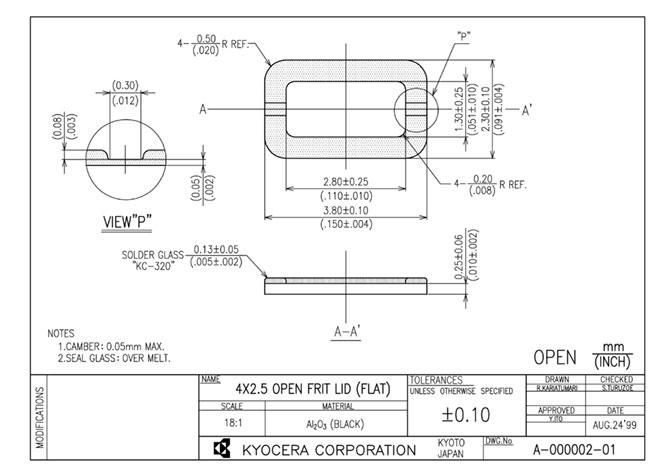

		A-000002-01	図面ダウンロード	平板	3.8	2.3	0.25	ガラス	A445

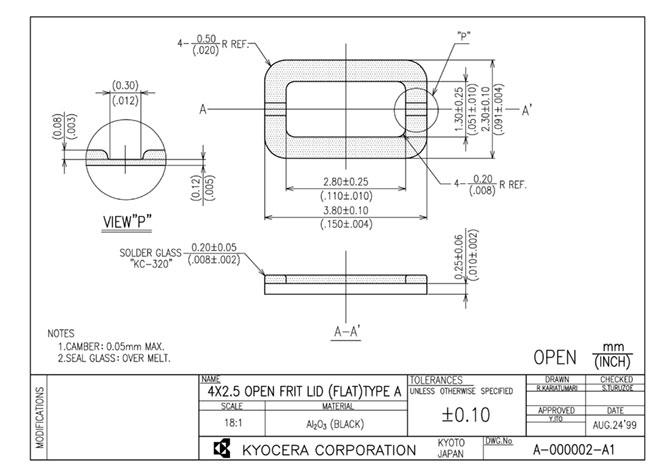

		A-000002-A1	図面ダウンロード	平板	3.8	2.3	0.25	ガラス	A445
		A-000003-01	図面ダウンロード	凹型	4.7	3	0.4	ガラス	A445	0.15
		A-000003-A1	図面ダウンロード	凹型	4.7	3	0.4	ガラス	A445	0.15
		A-000004-02	図面ダウンロード	平板	4.7	2.9	0.25	ガラス	A445
		A-000004-A1	図面ダウンロード	平板	4.7	2.9	0.25	ガラス	A445

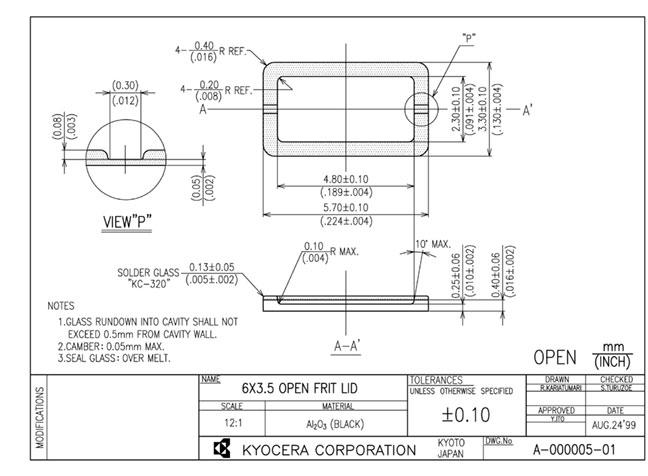

		A-000005-01	図面ダウンロード	凹型	5.7	3.3	0.4	ガラス	A445	0.15
		A-000005-A1	図面ダウンロード	凹型	5.7	3.3	0.4	ガラス	A445	0.15

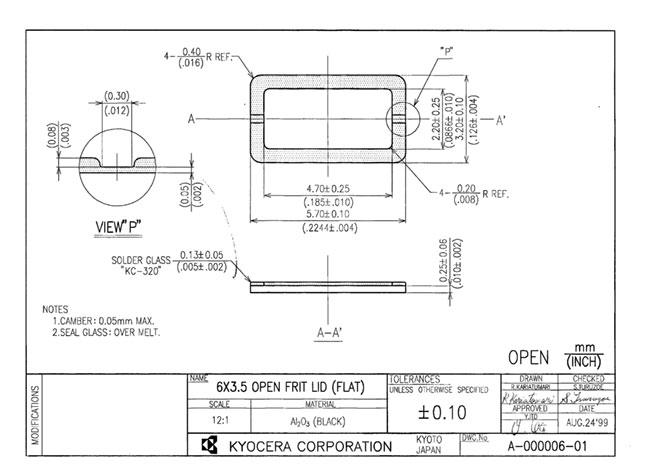

		A-000006-01	図面ダウンロード	平板	5.7	3.2	0.25	ガラス	A445
		A-000006-A1	図面ダウンロード	平板	5.7	3.2	0.25	ガラス	A445

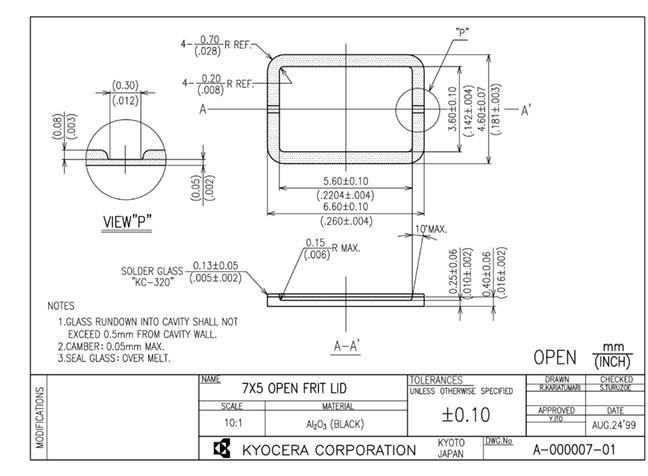

		A-000007-01	図面ダウンロード	凹型	6.6	4.6	0.4	ガラス	A445	0.15
		A-000007-A1	図面ダウンロード	凹型	6.6	4.6	0.4	ガラス	A445	0.15
		A-000008-01	図面ダウンロード	凹型	7.2	4.05	0.4	ガラス	A445	0.15

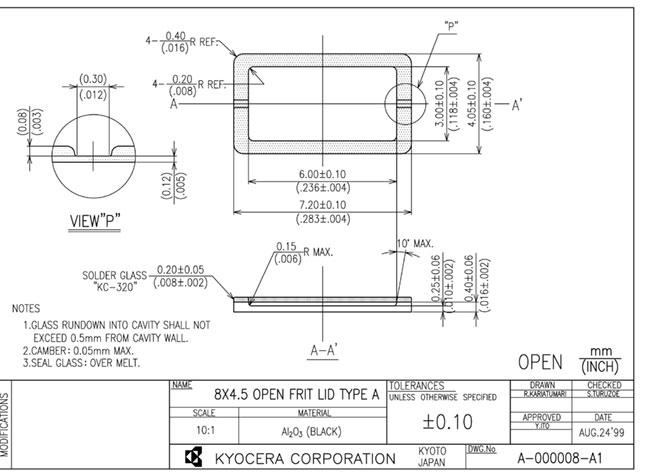

		A-000008-A1	図面ダウンロード	凹型	7.2	4.05	0.4	ガラス	A445	0.15

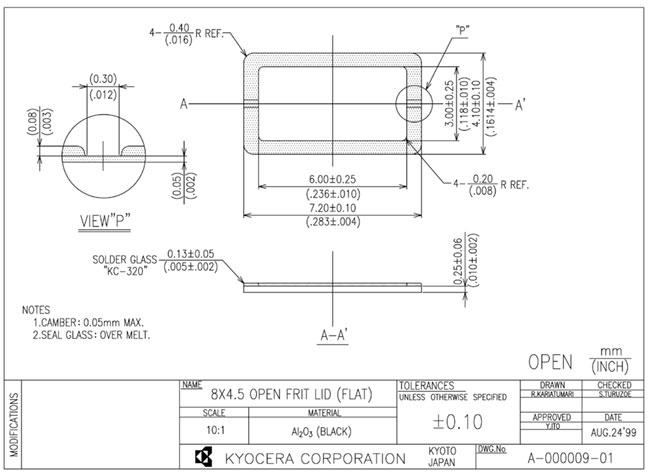

		A-000009-01	図面ダウンロード	平板	7.2	4.1	0.25	ガラス	A445
		A-000009-A1	図面ダウンロード	平板	7.2	4.1	0.25	ガラス	A445

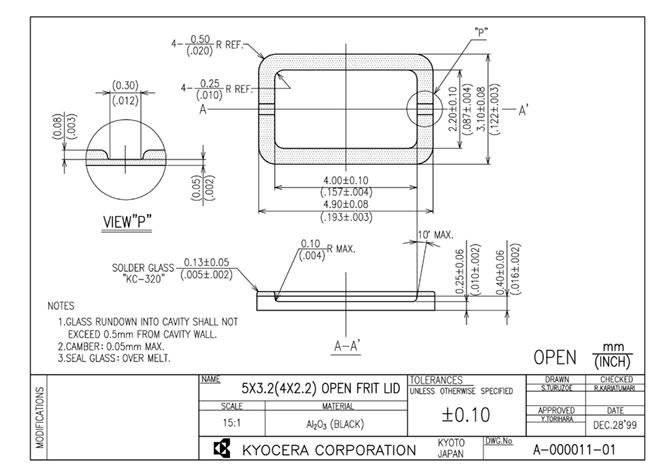

		A-000011-01	図面ダウンロード	凹型	4.9	3.1	0.4	ガラス	A445	0.15
		A-000011-A1	図面ダウンロード	凹型	4.9	3.1	0.4	ガラス	A445	0.15

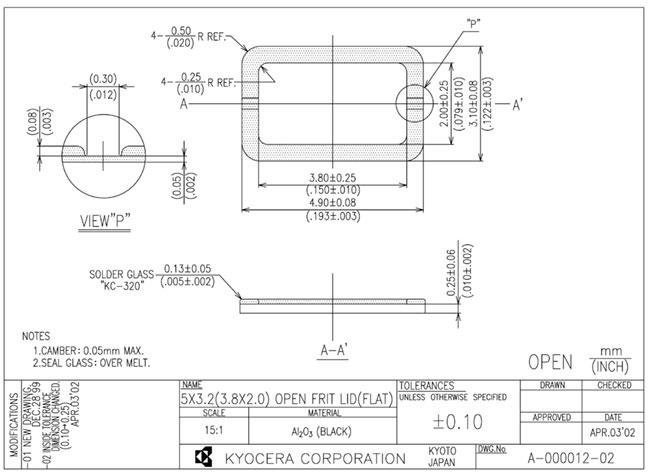

		A-000012-02	図面ダウンロード	平板	4.9	3.1	0.25	ガラス	A445

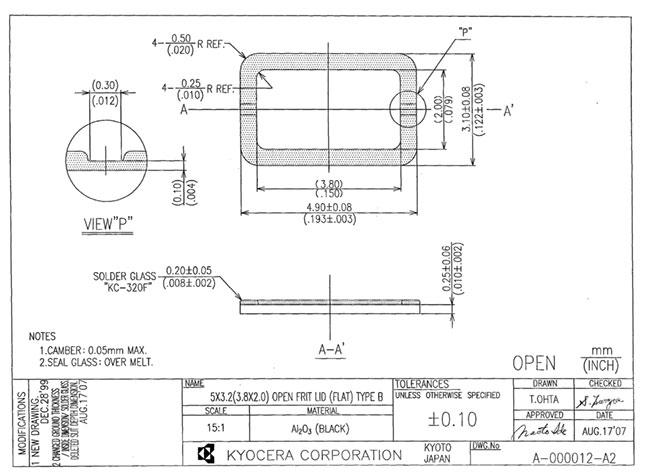

		A-000012-A2	図面ダウンロード	平板	4.9	3.1	0.25	ガラス	A445

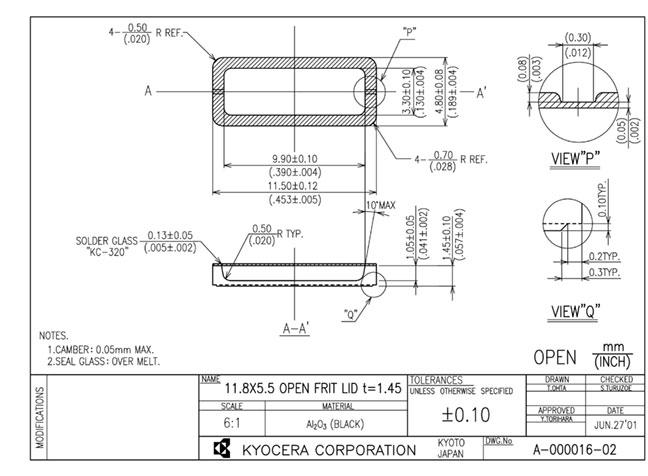

		A-000016-02	図面ダウンロード	凹型	11.5	4.8	1.45	ガラス	A445	1.05
		A-000016-A2	図面ダウンロード	凹型	11.5	4.8	1.45	ガラス	A445	1.05
		A-000020-C1	図面ダウンロード	平板	3.1	2.4	0.25	ガラス	Al₂O₃
		A-000021-C1	図面ダウンロード	平板	2.4	1.9	0.25	ガラス	Al₂O₃
		A-000934-A1	図面ダウンロード	凹型	6.6	4.6	0.65	ガラス	A445	0.35

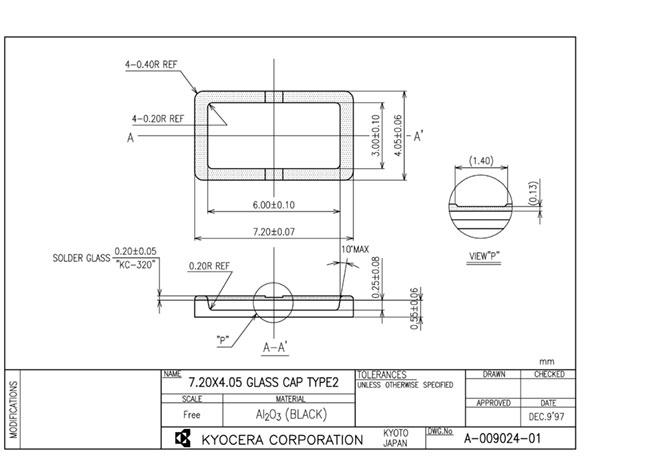

		A-009024-01	図面ダウンロード	凹型	7.2	4.05	0.55	ガラス	A445	0.25

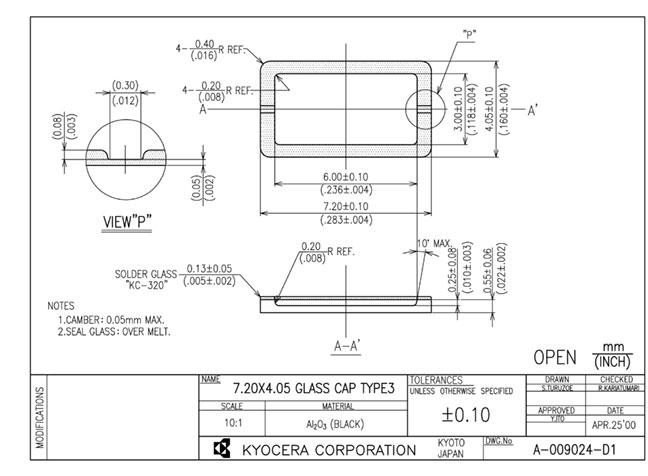

		A-009024-D1	図面ダウンロード	凹型	7.2	4.05	0.55	ガラス	A445	0.25
		A-009024-K4	図面ダウンロード	凹型	7.2	4.05	0.4	ガラス	Al₂O₃	0.15

検索結果42件

表示件数

1 / 2ページ

次

※ 外観はイメージです。実際の内容と異なる場合があります。

※ PDFのファイルサイズは19〜2,500KBです。
