3Dテンプレート

動作環境

・Microsoft Windowsが動作するパソコン
・Windows 10 *Administrator権限でご利用下さい。
・CPU：Intel Core Duo T2400(1.83GHz)以上
・1014MB以上のメモリ
・ハードディスク200MB以上の空き容量
・ディスプレイ解像度：1280×768ドット

シリアル番号については弊社営業担当者にお問い合わせください。

3Dテンプレート術前計画シミュレーションソフトウェア

3方向（正面・側面・横断面）による詳細な術前計画シミュレーションが可能です。

Hip（股関節）

THA術前計画シミュレーション・フロー

3Dモデル作成機能による詳細な術前計画シミュレーションが可能です。

（1）骨盤領域の設定
（2）左大腿骨領域の設定
（3）右大腿骨領域の設定
（4）各領域のマニュアル設定
（5）3Dモデルの作成

右大腿骨領域の設定画面
3Dモデル作成後、大腿骨頸部の骨切り、整復操作を行うことができます。

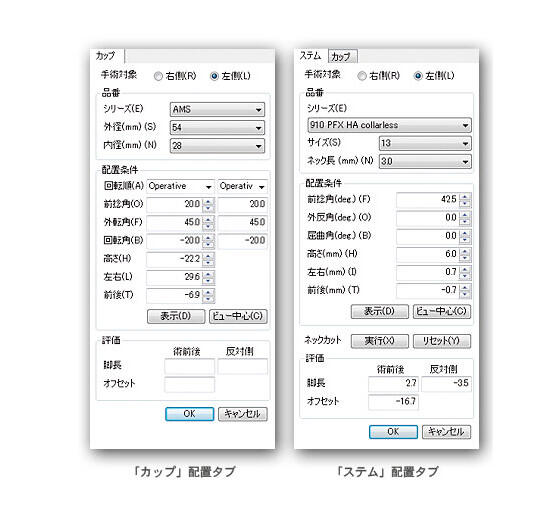

股関節の術前計画シミュレーション

・カップを配置する際、Operative、Anatomical 及びRadiographic Definition の配置角を確認し、調整することができます。
・カップ基準点（涙痕下端等）からカップ外径中心までの相対距離を計測することができます。
・参照点（小転子頂上等）を基準点とした脚長差を計測することができます。
・大腿骨後顆軸を基準としたステム前捻角の計測ができます。
・長さ測定、角度測定ツールによるマニュアル計測ができます。

Knee（膝関節）

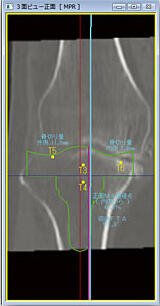

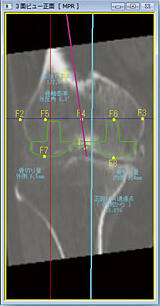

TKAウィザード・フロー

TKAウィザード機能による正確な術前計画シミュレーションが可能です。
骨切り量、骨切り外反角・外旋角、術後FTAなどの計測値を確認しながら術後計画シミュレーションを行うことができます。

（1）大腿骨側の参照点設定
（2）頸骨側の参照点設定
（3）大腿骨コンポーネントの配置位置の調整
（4）頸骨コンポーネントの配置位置の調整
（5）術前計画レポートの作成

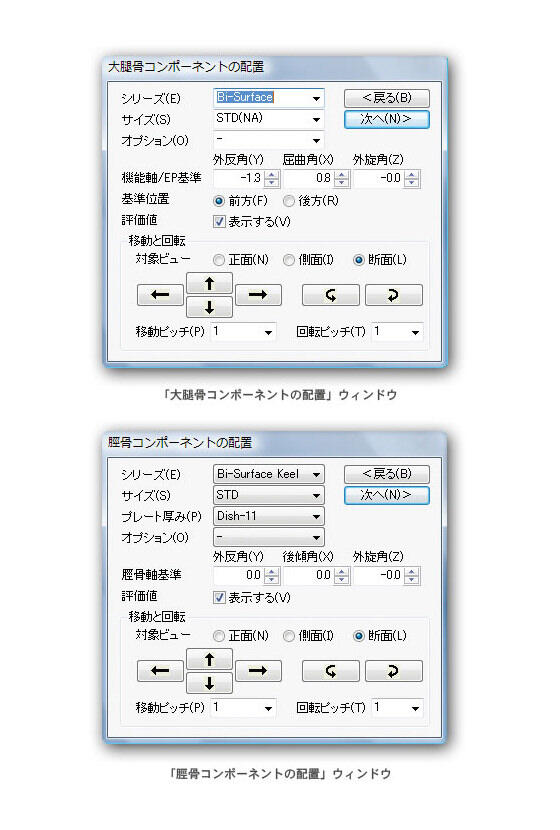

膝関節の術前計画シミュレーション

・大腿骨機能軸を配置すると、「大腿骨コンポーネント配置」ウィンドウにて、大腿骨機能軸に対する内外反角度及び屈曲角度が表示されます。
・脛骨骨軸を配置すると、「脛骨コンポーネント配置」ウィンドウにて、脛骨骨軸に対する内外反角度及び後傾角度が表示されます。
・整復時、大腿骨機能軸及び脛骨骨軸が垂直になるように整復されます。
・整復後、大腿骨骨軸と脛骨骨軸との角度を計測することにより、術後のFTAを計測することができます。
・長さ測定、角度測定ツールによるマニュアル計測ができます。
